Подключение растровых подложек OpenStreetMap в Microstation

0. Внимание!

• WMTS поддерживается только в Microstation Connect Update 16 (и новее)
• Работает только для файлов в координатах WGS84 UTM-37N
• Для более старых версий, включая Microstation v8i поддерживается только WMS (читай п. 5)

1a. Для Microstation Connect 16 и новее - Скачиваем архив с xwmts-файлами:

OSM_techsample_UTM37N_XWMTS.rar

1b. Для остальных версий Microstation - скачиваем архив с xwms-файлами:

OSM_techsample_UTM37N_XWMS.rar

2. Распаковываем файлы из архива:

Всего доступно 4 разных стиля карты.

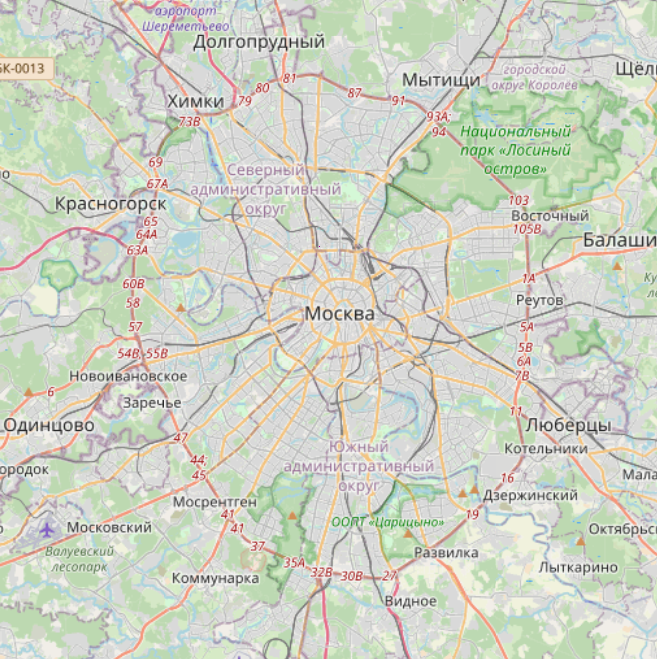

• Стиль "Mapnik" - рекомендуемый

MS Connect 16: wmts_techsample_osm_mapnik.xwmts

Прочие: wms_techsample_osm_mapnik.xwms

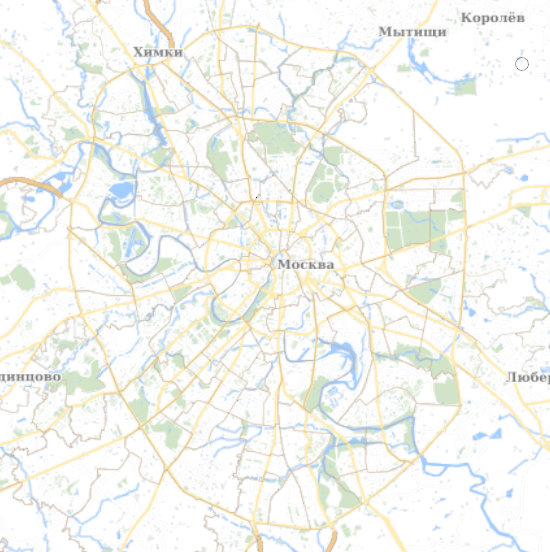

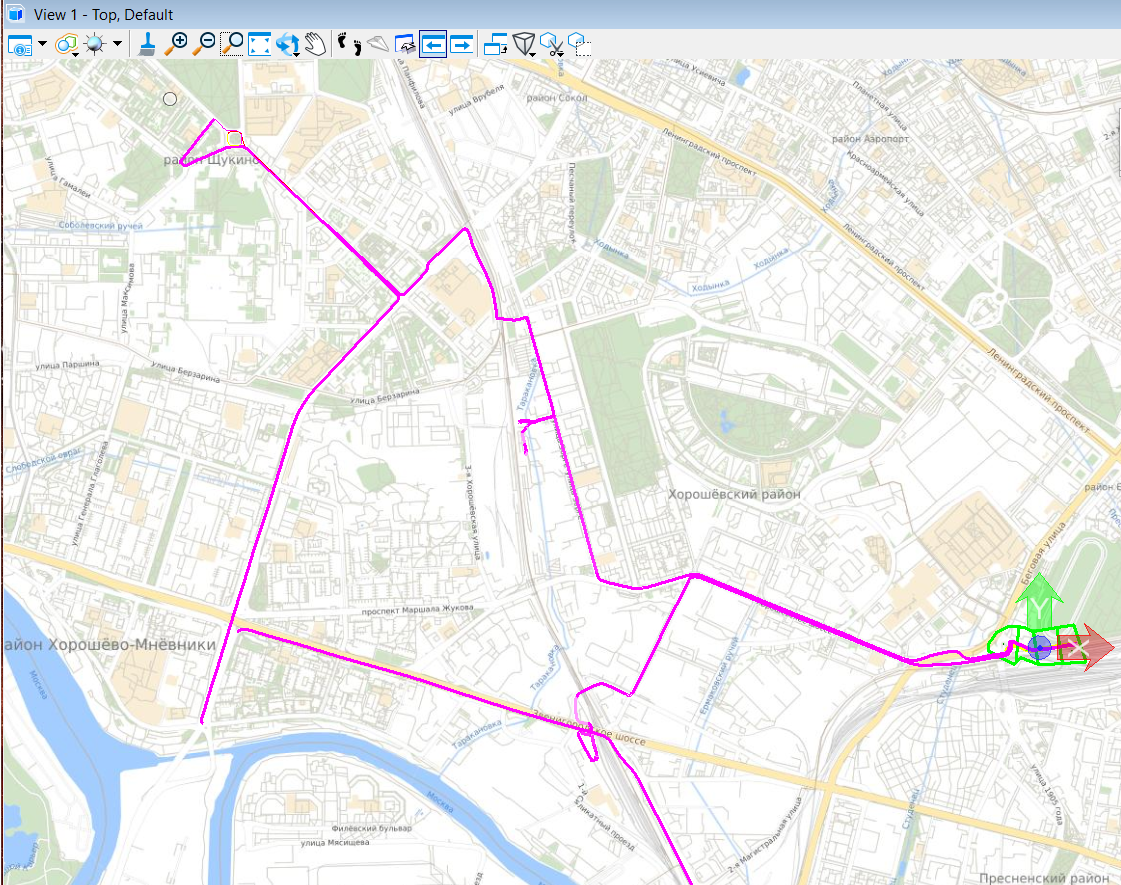

• Стиль "Google"

MS Connect 16: wmts_techsample_osm_google.xwmts

Прочие: wms_techsample_osm_google.xwms

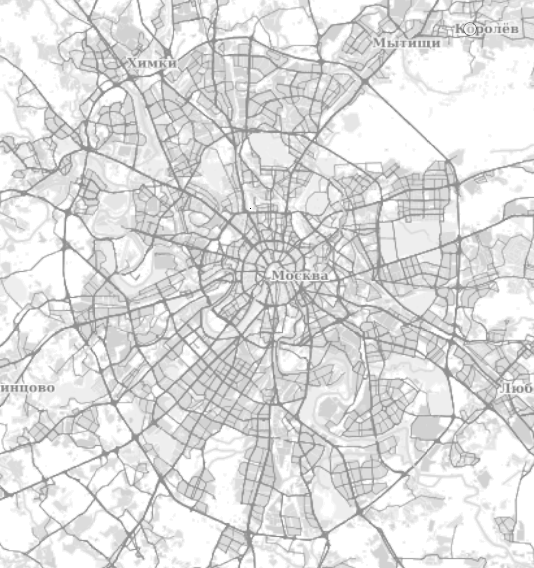

• Стиль "Черно-белый"

MS Connect 16: wmts_techsample_osm_toner.xwmts

Прочие: wms_techsample_osm_toner.xwms

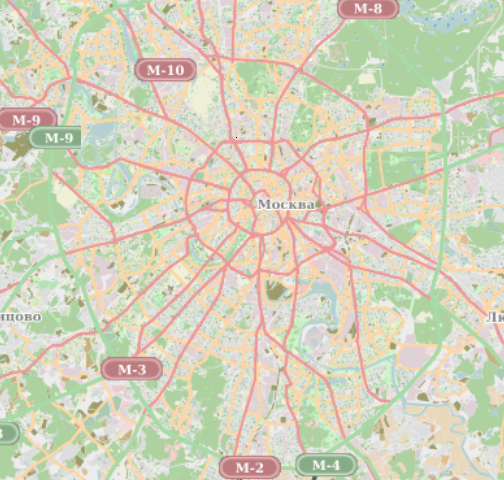

• Стиль "Classic"

MS Connect 16: wmts_techsample_osm_classic.xwmts

Прочие: wms_techsample_osm_classic.xwms

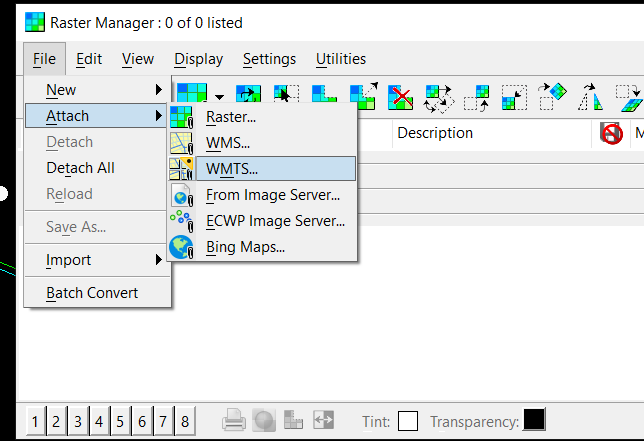

3. Через Raster Manager (режим "Drawing", вкладка Attach) податтачиваем любой из вышеперечисленных файлов

4. Готово

5. В чем разница между WMTS и WMS

При просмотре карта генерируется на сервере и отправляется в виде jpeg картинки.

WMS позволяет запрашивать на сервере произвольную область карты.

В WMTS данные разбиты по сетке на "квадратики" - тайлы (wmTs - Tiled WMS).

С практической точки зрения, при прочих равных, WMTS будет работать быстрее. Особенно, если к требуемой области карты ранее уже были запросы, и готовые изображения уже хранятся на сервере. То есть, чем чаще пользуются картой, тем быстрее будет WMTS по сравнению с WMS
